概述

GGD型交流低壓配電柜，是能源部以促進我國低壓配電行業的技術進步，加速低壓配電成套開關設備的更新?lián)Q代為宗旨，于一九九一年下達的技術進步開發項目。由能源部低壓成套開關設備聯合設計研制組(簡稱NLS)完成設計和研制，并于一九九二年十月通過了由能源部主持的部級鑒定，目前在全國范圍內已廣泛應用。

用途

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50HZ，額定工作電壓380V，額定工作電流3150A的配電系統，作為動力，照明及配電設備的電能轉換、分配與控制之用。GGD型交流低壓配電柜是根據能源部主管上級，廣大電力用戶及設計部門的要求，本著安全、經濟、合力、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強，結構新穎、防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251《低壓成套開關設備》等標準。

使用環境條件

1、周圍空氣溫度不高于+40℃，不低于-5℃，以24好以內平均溫度不得高于+35℃。

2、戶內安裝使用，使用地址的海拔高度不得超過2000m。

3、周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。(例如+20℃時為90%)

4、設備安裝時與垂直面的傾斜度不超過5%。

5、設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件收到腐蝕的場所。

6、用戶有特殊要求時可與制造廠協商解決。

電氣性能

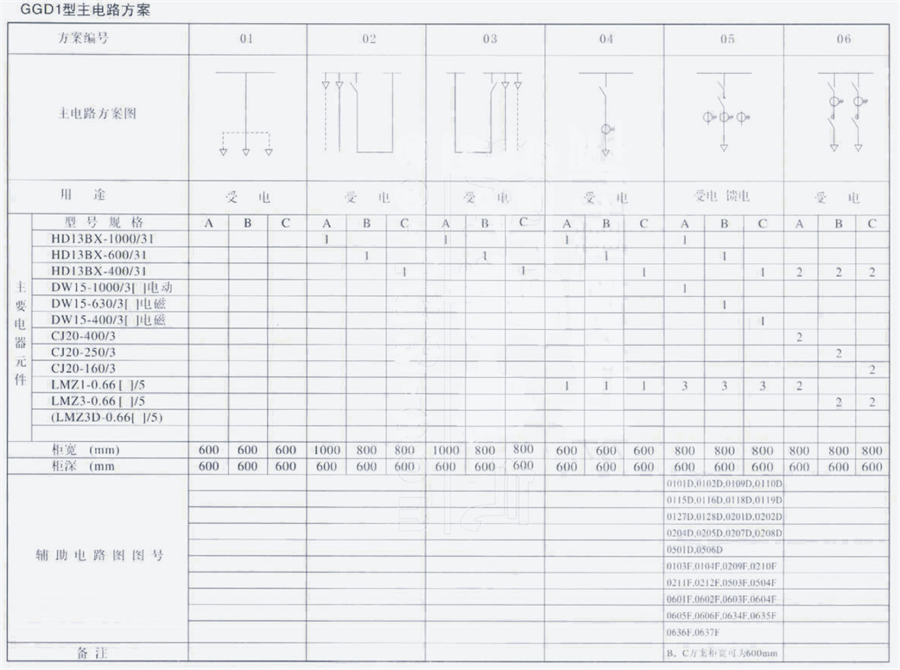

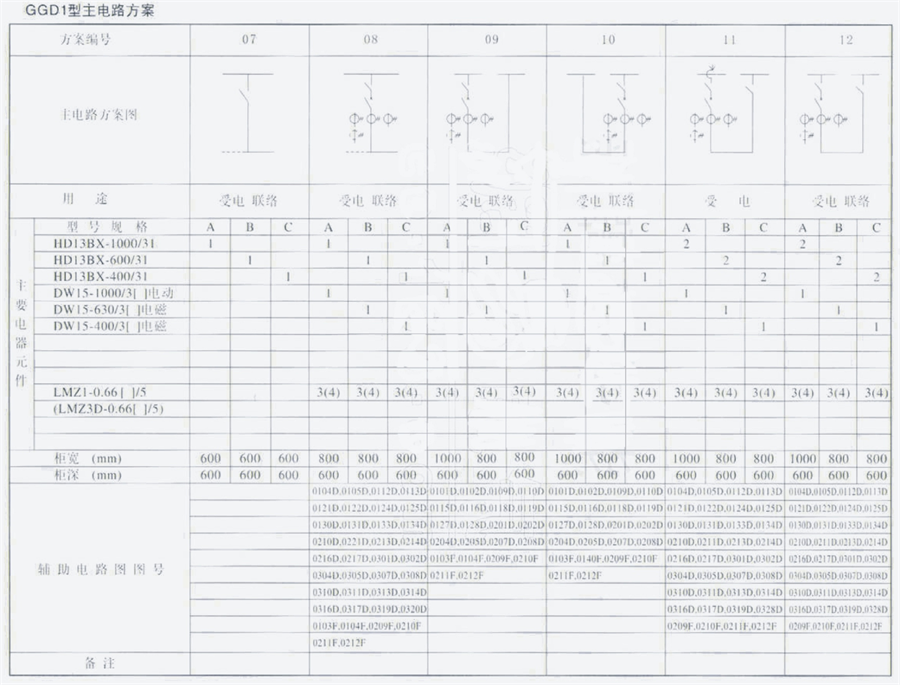

主電路方案:GGD柜的主電路設計了129個方案，共298個規格(不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)其中 GGD1型 49個方案 23個規格GGD2型 53個方案 107個規格GGD3型 27個方案 68個規格主電路方案是征求了廣大設計使用部門的意見選編的，增加了發電廠需要的方案。額定 電流增加至3150A，適合2000KVA及以下的配電變壓器選用。 此外，為適應無功補償?shù)男枰O(shè)計GGJ1、GGJ2電容補償柜，其主電路4個方案，共12個規格。

輔助電路方案

輔助電路的設計分供用電方案和發電廠方案兩部門，GGD柜內有足夠的空間安裝二次元件，同時NLS還開發研制了專用的LMZ3D型交流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。

主母線

考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下時采用單鋁排母線，額定電流大于1500A時采用雙銅排母線，生產廠按此規定制造樣機并通過型式試驗，當然，生產廠也可根據用戶的要求將鋁母線換成同等載流量的銅嗎，母線。 母線的搭接免采用搪錫工藝處理。

電器元件選擇

A、GGD柜主要采用國內已能批量生產的較 先進的電器元件，如ME、DZ20、DW15等，同也根據經濟、合力的原則，在充分考慮了可行性的前提下保留了部分可用的老產品如DZT1等。不選用已淘汰產品。

B、HD13BX和HS13BX型旋轉操作式刀開關是NLS為滿足GGD柜獨特結構的需要而設計的專用元件，它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。

C、如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性，一般不會因更新電器 元件造成制造和安裝方面的困難。

D、為進一步提高主電路的動穩定能力，NLS設計了GGD柜專用的ZMJ型組合形組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO合金材料熱塑成型，絕緣強度高，自熄性能好、結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾，絕緣支撐是套 筒式模壓結構、成本低、強度高、解決了老產品爬電距距離不夠的缺陷。

結構特點

1、GGD型交流低壓配電柜的柜體采用通用柜形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨、以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔。通用系數高?？梢允构S實現預生產，即縮短了生產制造周期，也提高了工作效率。

2、GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均由不同的數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷的由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

3、GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方，面目一 新。

4、柜門用轉軸活動鉸鏈與構架相連，安裝，拆卸方便，門的折邊處均嵌有一根山型像塑條，關門時門與構架之間的嵌條有一定壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。

5、裝有電器元件的儀表門用多股軟銅線與構架連接。柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。

6、柜體面漆選用聚脂桔型烘漆，附著力強，質感好，整柜呈亞光色調，避免了眩目效應，給值班人員創造了較舒適的視覺環境。

7、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

8、柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20-IP40之間選擇。

安裝與使用

產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題及時通知有關部門查 找原因，對于不立即安裝的產品，應根據正常使用條件的規定，置于適當?shù)膱鏊?/span>

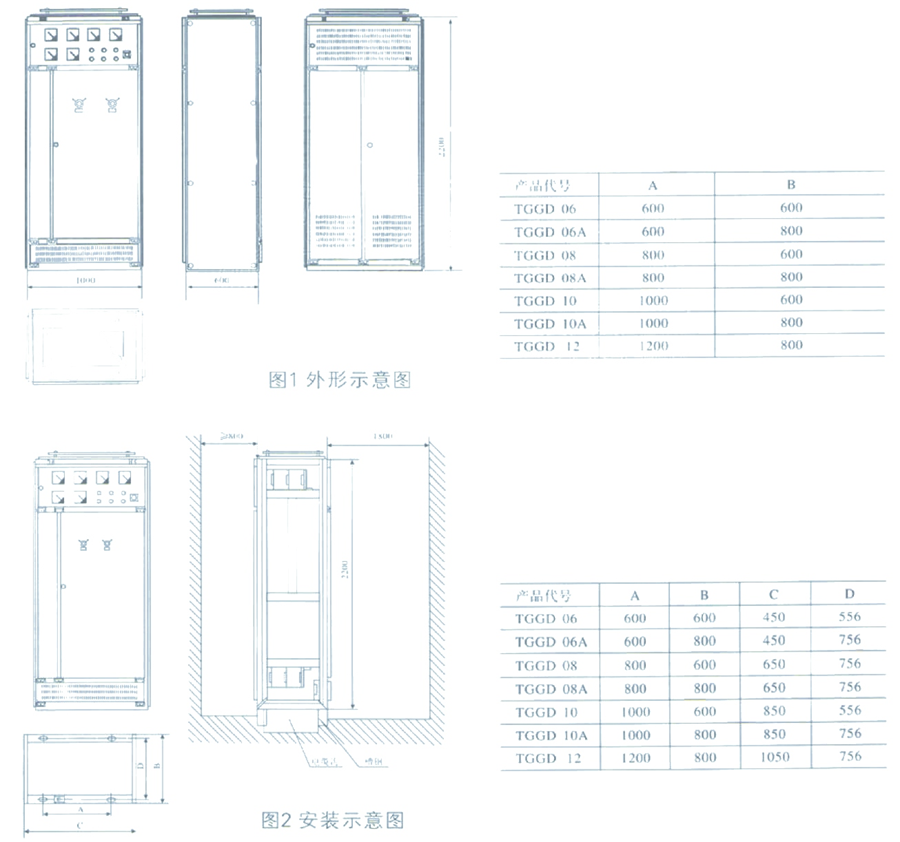

1、產品安裝: 產品的安裝應按安裝示意圖進行(見附圖 2)?；A(chǔ)槽鋼和螺栓由用戶自備，主母線安裝時應將搭接免修理平整，處理干凈，涂上中性凡士林或采取其他措施，然后用螺栓緊固。

2、產品在安裝完畢后，投入運行前需進行如下項目的檢查與試驗:

a.檢查柜體面漆有無脫落，柜內是否干燥，清潔。

b.電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。

c.主要電器的通斷是否可靠、準確、輔助接點的通斷是否可靠準確。

d.儀表指示與互感器的變比及極性是否正確。

e.母線連接是否良好，絕緣支撐件、安裝件及附件是否安裝牢固可靠。

f.輔助接點是否符合要求，熔斷器的熔芯規格是否正確，繼電器的整定值是否符合設計要求，動作是否準確。

g.電路的接點是否符合電器原理圖要求。

h.保護電路系統是否符合要求。

I.用500伏兆歐表測量絕緣電阻不得低于1兆歐。

3、使用注意事項

a.本產品為不靠墻安裝，單面(正面)操作，雙面開門維修的低壓配電柜，產品的維修通道及柜門，必須經考核合格的專業人員方可進入或開啟進行操作、檢查和維修。

B.空氣斷路器，經過多次合、分后，會使觸頭局部燒傷和產生炭類物質，使接觸電阻增大，應定期對空氣斷路器按其使用說明書進行 維護和檢修。

產品成套性

制造廠供貨時提供下列文件及附件

1、裝箱清單

2、產品合格證說明書(合格證或出廠試驗報告)

3、使用說明書

4、有關電氣圖紙

5、柜門鑰匙，操作手柄及合同單規定的備品備件

安裝尺寸
