WW1系列低壓萬能式斷路器
用途及使用范圍
WW1系列智能型萬能式斷路器(以下簡稱斷路器),適用于交流50Hz額定電壓400V、690V、額定電流630A~6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害。斷路器具有智能化保護功能，具有隔離功能(“一T* ”)。選擇性保護精確，能提高供電可靠性，避免不必要的停電。斷路器具有開放式通訊接口，可實現四遙， 以滿足自動化系統集中控制的要求。斷路器符合GB 14048.2 《低壓開關設備和控制設備低壓斷路器》和IEC 60947-2《低壓開關設備和控制設備第2部分:低壓斷路器》等標準。
環境條件
1、周圍空氣溫度:上限值不超過+40°C;下限值不低于-5°C; 24h平均值不超過+35°C。
注: (1)下限值為-10°C或-25°C的工作條件，在訂貨時用戶須向本廠申明;
(2)上限值超過+40'C或下限值低于-25'C的工作條件，用戶應與本廠協商。
2、海拔:安裝地點海拔不超過2000米。
3、大氣條件:大氣相對濕度在周圍空氣溫度為+40°C時不超過50%， 在較低溫度下可以有較高的相對濕度,最濕月的平均最大相對濕度為90%，同時該月的平均最低溫度為+25°C，并考慮到因溫度變化發生在產品表面上的凝露。
4、污染等級: 3級。
5、安裝類別:斷路器主電路及欠壓脫扣器線圈、電源變壓器初級線圈的安裝類為IV,其余輔助電路，控制電路安裝類別為III。
6、使用類別: B類。
7、安裝條件:斷路器應按照本說明書的安裝要求安裝，斷路器的垂直傾斜度不超過5度。
環境條件
1、按安裝方式分
固定式、抽屜式
2、按操作方式
電動操作、手動操作
3、按奇數分
三級、四級
4、脫扣器種類分
智能型過電流控制器、欠電壓瞬時(或延時)動作脫扣器、分股脫扣器
5、智能型過電流控制器性能分

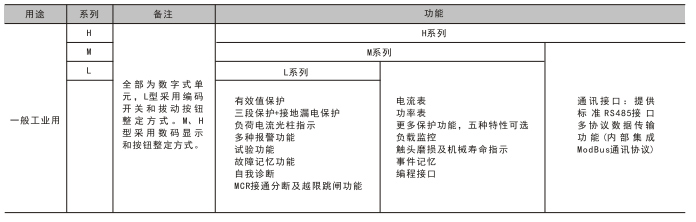

H型(通訊型)、M型(普通型)、L型(經濟型)、三種類型控制器的功能如表1所示
表1
技術數據與性能

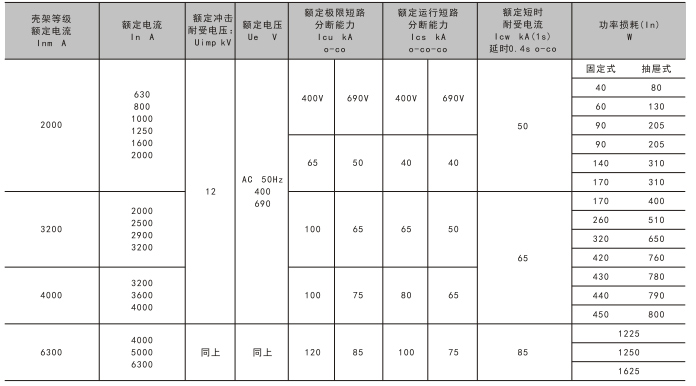

1.斷路器的基本參數見表2
表2
1.飛弧距離為零
2.表中分?jǐn)嗄芰ι舷逻M(jìn)線相同
斷路器在不同環境下的降容系數見表3
表3
